Beschrijving

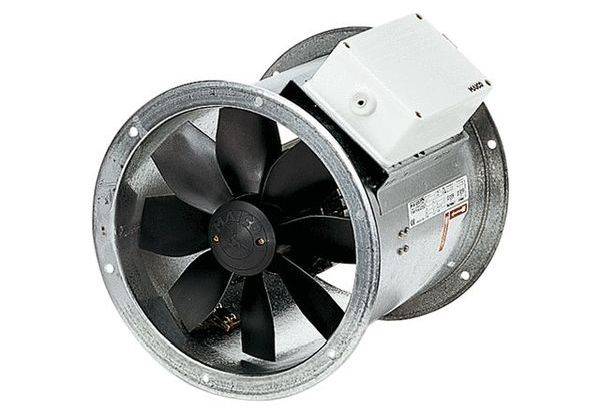

Buishuls van verzinkt staalplaat, aan beide zijden met flens. 8-bladige vleugelwielen van glasvezelversterkt polyamide. Dynamisch uitgebalanceerd in 2 niveaus, conform kwaliteitsniveau 6.3, DIN ISO 1940, deel 1. Flensgaten conform DIN en 12220:1998. DZR 56/6 B en DZR 56/4 B: Flensgaten conform DIN en 12220:1998. Om trillingsoverdracht naar het buizensysteem te voorkomen: Gebruik elastische verbindingssteunen, voeten en trillingsdempers. Hoge beschermingsklasse IP 55. Uitzondering EZR/DZR… D IP 54. Inbouw in elke positie mogelijk Motor: Asynchrone motor, toerentalregelbaar. Uitzondering: Type DZR 40/2 B. niet geschikt voor het transport van water-verzadigde lucht. De transportrichting is op het apparaat aangegeven met de draairichting en de transportrichting. Reverseermodus: De volumestroom wordt met ca. 35% bij een anomale transportrichting verminderd. Draaistroommotor: Serie DZR. Nominale spanning 400 V, 50 Hz. Thermische overbelastingsbeveiliging standaard. Uitzondering: Op aanvraag verkrijgbaar bij DZR 25/4 D en omschakelbare axiale buisventilatoren. De aansluitingen zijn potentiaalvrij op klemmen geleid en moeten op een motorbeveiligingsschakelaar bijv. mV 25 of het stuurcircuit van een beschermer worden aangesloten. Poolinschakelbare ventilatoren: Overbelastingsbeveiliging met op de bouwzijde te verkrijgen motorbeveiligingsschakelaar garanderen. Elektrische aansluiting: Buitenliggende klemmenkast met kabeltules. Veiligheidsaanwijzingen: De ventilator mag alleen in gebruik worden genomen als de aanraakbeveiliging van het vleugelrad conform DIN en ISO 13857 is gegarandeerd. Artikel: DZR 30/42 B, pompvolume: 1890 m3/h / 3870 m3/h, pompvolume: 1410 m3/h / 2730 m3/h / in opt. Rendement, druk pfs, nominale waarde: 40 Pa – 180 Pa – in opt. Rendement, toerental nnominaal: 1450 1/min – 2830 1/min – in opt. Rendement, toerental: 1472 1/min / 2879 1/min, loopwieltype: Axiaal, AXIAL, toerentalregelbaar: Ja, omkeerbaarheid: Ja, spanningstype: Draaistroom, nominale spanning: 400 V, netfrequentie: 50 Hz, nominaal vermogen: 70 W / 405 W / IM opt. Rendement, INENN: 0,3 A / 1 A / IM opt. Rendement, Imax: 1,2 A, beschermingsklasse IP 55, warmteklasse: B, poolomschakelbaar: Ja, aantal Polen bij hoog toerental: 2, aantal Polen bij laag toerental: 4, nettoevoerleiding: 5 / 1,5 mm2, inbouwpositie: horizontaal/verticaal, materiaal: plaatstaal, verzinkt, gewicht: 11,61 kg, nominale breedte: 300 mm, breedte: 380 mm, hoogte: 424 mm, diepte: 300 mm, A: 313 mm, B: 300 mm, opvoermiddeltemperatuur bij nominale stroom: 60 °C, opvoermiddeltemperatuur bij Imax: -20 °C tot 60 °C, totale efficiëntie e: 49 %, meetcategorie: d, efficiëntiecategorie: totaal, efficiëntie N: 58,2, VSD vereist: nee, productiejaar: zie typeplaatje, naam van de fabrikant / officieel registratienr. / plaats van vestiging van de fabrikant: Maico Elektrodefabrik GmbH / Registergericht Friburg, HRB 601233 / Villingen-Schwenningen, PBEP / TransportvolumeBEP / PFS, BEP: 0,361 kW / 3390 m3/h, nBEP: 2850 1/min, specifieke verhouding: ca. 1, informatie over demontage en verwijdering: zie montagehandleiding, informatie over inbouw, gebruik en onderhoud: zie montagehandleiding, gebruikte voorwerpen bij de efficiëntie-meting, die niet door de meetcategorie zijn beschreven: -, pf, BEP: 188 Pa, geluidsvermogensniveau LWA5: 67 dB(A) / 89 dB(A), gelijkstroommotor: false
