Beschrijving

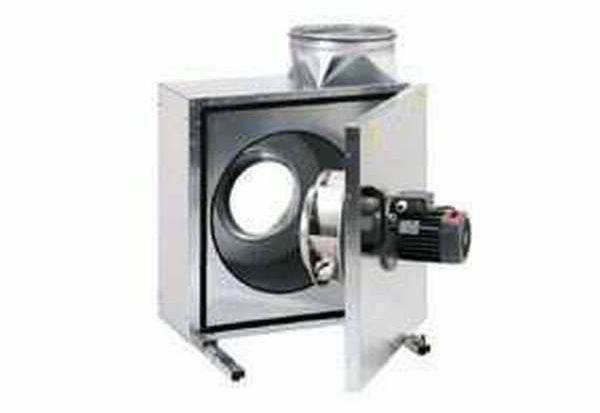

De serie is speciaal ontwikkeld voor de zware bedrijfscondities van een keukenluchtafvoerventilator. Dubbele behuizing van verzinkt staalplaat voor hoge eisen aan bijzonder laag geluidsniveau. Stimuleren van middelgrote tot grote luchthoeveelheden bij hoge weerstanden. Ongevoelig voor hete transportmedia tot 120° C. aansluitstukken aan zuig- en drukzijde, voor directe inbouw in ventilatieleidingen, met dubbele afdichtlippen. Met montagerail en 4 trillingsdempers. Ventilatoreenheid voor reiniging en onderhoud uitwenkbaar. Motor buiten de luchtstroom geplaatst. Met condensaatafvoer, als de uitblaasaansluiting naar boven wijst. Druksterke radiale wielen met naar achteren gebogen schoepen. Motor: Motor met spanningsreductie regelbaar door transformatoren. Thermocontacten zijn op klemmen geleid. Motorvolbescherming door externe trigger van het type MAICO MVE 10. Beschermingsklasse IP X4 bij gesloten behuizingsdeksel en zuig- en drukzijde buisaansluiting. Montageinstructies: Inbouw met uitblaassteun naar boven, rechts of links. Bij montage met uitblaassteun naar rechts of links is de ombouw aan de buitenkant van de revisiedeur noodzakelijk. Elektrische aansluiting: Buitenliggende klemmenkast met kabelschroefverbinding. Veiligheidsaanwijzingen: Ventilator bij vrije aanzuiging of uitblaasvorming alleen in gebruik nemen, als de aanraakbeveiliging van het vleugelrad conform DIN en ISO 13857 is gegarandeerd. Hiervoor beschermrooster aanbrengen.artikel: EKR 25-2, pompvolume: 2500 m3/h, pompvolume: 1518 m3/h / IM opt. Rendement, druk pfs, nominaal: 581 Pa – in opt. Rendement, toerental nnominaal: 2844 1/min – in opt. Rendement, toerental: 1670 1/min, toerentalregelbaar: Ja, spanningstype: Wisselstroom, nominale spanning: 230 V, netfrequentie: 50 Hz, nominaal vermogen: 450 W/IM opt. Rendement, INENN: 2 A / IM opt. Rendement, Imax: 3,2 A, beschermingsklasse IP X4, warmteklasse: F, nettoevoerleiding: 5 / 1,5 mm2, inbouwpositie: Verticaal / horizontaal, materiaal: Staalplaat, verzinkt, materiaal behuizing: Plaatstaal, verzinkt, kleur: zilver, gewicht: 37,88 kg, gewicht met verpakking: 46 kg, ventilator uitzwenkbaar: ja, nominale breedte: 250 mm, breedte: 592 mm, hoogte: 687 mm, diepte: 567 mm, breedte met verpakking: 750 mm, hoogte met verpakking: 735 mm, diepte met verpakking: 680 mm, opvoermiddeltemperatuur bij Imax: -20 °C tot 120 °C, omgevingstemperatuur: 80 °C, totale efficiëntie e: 51,6 %, meetcategorie: a, efficiëntiecategorie: statisch, efficiëntie N: 65,8, VSD vereist: nee, productiejaar: zie typeplaatje, naam fabrikant / officieel registratienr. / plaats van vestiging van de fabrikant: Maico Elektrodefabrik GmbH / Registergericht Friburg, HRB 601233 / Villingen-Schwenningen, PBEP / TransportvolumeBEP / PFS, BEP: 0,442 kW / 1518 m3/h / 581 Pa, nBEP: 2844 1/min, specifieke verhouding: ca. 1, informatie over demontage en verwijdering: zie montagehandleiding, informatie over inbouw, gebruik en onderhoud: zie montagehandleiding, gebruikte voorwerpen bij de efficiëntie-meting, die niet door de meetcategorie zijn beschreven: -, IBEP: 1,9 A, geluidsvermogensniveau LWA5: 78 dB(A), gelijkstroommotor: false
