Beschrijving

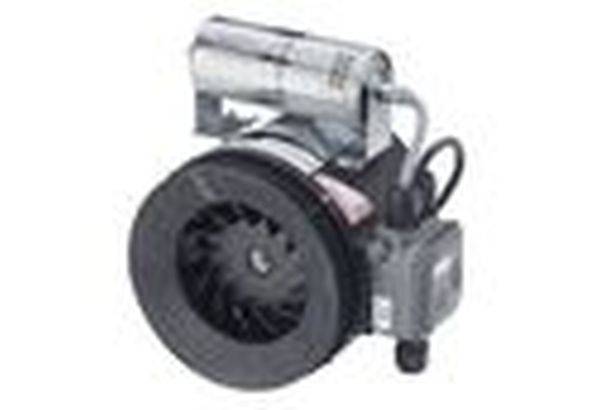

Uitvoering: Ex II 2D ex tb IIIB T135°C dB IP64 / ex II 2D ex h IIIB T135°C dB. Bijzondere eigenschappen: Halfronde buisventilator, explosieveilig, medium medium stof. Explosiebeveiliging en goedkeuringen conform ATEX en IECEx. Voor gebruikstemperaturen van -20 °C <= ta = <+50 °C. Geschikt voor alle stoffen van de ex-groep IIIA en IIIB. MAICO ex-ventilatoren voldoen aan de veiligheidseisen van de Europese richtlijn RL 2014/34/EU voor apparaten en beveiligingssystemen in explosiegevaarlijke omgevingen. Voor zone 21 en 22. Ontstekingswijzen: T - bescherming door behuizing en c - constructieve veiligheid. Beveiligingswijze IP 64 Wisselstroomuitvoering. Behuizing van hoogwaardig, geleidend kunststof, antistatisch. Compact model voor inbouwomstandigheden met weinig ruimte. Voor montage in een buizensysteem. Eenvoudige inbouw, omdat de aanstroomrichting gelijk aan de uitstroomrichting is. Inbouw in elke positie mogelijk Loopwiel: Halfwiel van geleidende kunststof, stroomtechnisch voordelig. Balanceerkwaliteit van de motorwielcombinatie G 6,3 volgens categorie BV-3 conform ISO 14694. Transportrichting: De richting van de steun en de draairichting zijn op de ventilatorbehuizing met pijlen aangegeven. Motor: robuuste motor met kogellager, onderhoudsvrij. Condensatormotor met bedrijfscondensator aansluitklaar op de ventilator ingebouwd. Bedrijfsmodus S1 (continubedrijf). Montageinstructies: Aansluitstuk aan zuig- en drukzijde, voor directe inbouw in ventilatieleidingen. Reduceerstukken voor aansluiting op verschillende buisdiameters (aanzuig- of uitblaasstukken), zie accessoires. Gebruik ter voorkoming van trillingsoverdracht op het buizensysteem elastische manchetten ELM-ex. Bij ERM 22 ex.: 2 reduceerstukken op DN 200 meegeleverd. Elektrische aansluiting: Klemmenkast op de ventilatorbehuizing gemonteerd, ex-beschermd, met kabelschroefverbinding. Veiligheidsaanwijzingen: Geen toerentalregeling toegestaan. Ventilator alleen met de op het typeplaatje aangegeven nominale spanning gebruiken. Ventilator bij vrije aanzuiging of uitblaasvorming alleen in gebruik nemen, als de aanraakbeveiliging van het vleugelrad conform DIN en ISO 13857 is gegarandeerd. Hiervoor beschermrooster SGM-ex aanbrengen.artikel: ERM 18 ex t, pompvolume: 310 m3/h, toerental: 2780 1/min, toerentalregelbaar: nee, spanningstype: Wisselstroom, nominale spanning: 230 V, netfrequentie: 50 Hz, nominaal vermogen: 50 W, cosphi: 0,9, INENN: 0,25 A, Imax bij UNENN: 0,25 A, beschermingsklasse IP 64, warmteklasse: b, nettoevoerleiding: 3 / 1,5 mm2, materiaal: staalplaat, verzinkt, kleur: signaalzwart, overeenkomstig RAL 9004, gewicht: 3,54 kg, gewicht met verpakking: 4,11 kg, nominale breedte: 180 mm, breedte: 262 mm, hoogte: 252 mm, diepte: 187 mm, breedte met verpakking: 255 mm, hoogte met verpakking: 190 mm, diepte met verpakking: 240 mm, EX-aanduiding conform ATEX-richtlijn: ex II 2 D, EX-aanduiding volgens norm: ex tb IIIB T135°C dB IP64 / ex h IIIB T135°C dB, ta-omgevingstemperatuur: -20 °C <= ta = <+50 °C, IA/IN: 2,5, tijd te: 50 sec., bedrijfsmodus: S1, EG-typeonderzoekcertificaat: TÜV-A 18ATEX0052 X, IECEx EPS 19.0025X, temperatuurklasse: T135°C, condensator capaciteit / spanning: 3 μF/280V, warmteklasse van isolatiematerialen TH. CL.: 130 (B) De teksten voor dit artikel zijn automatisch vertaald.
