Beschrijving

Voor 2 ventilatoren met Hall-uitgang”,”Max. 10 A uitgangsvermogen”,”12-48VDC IP20

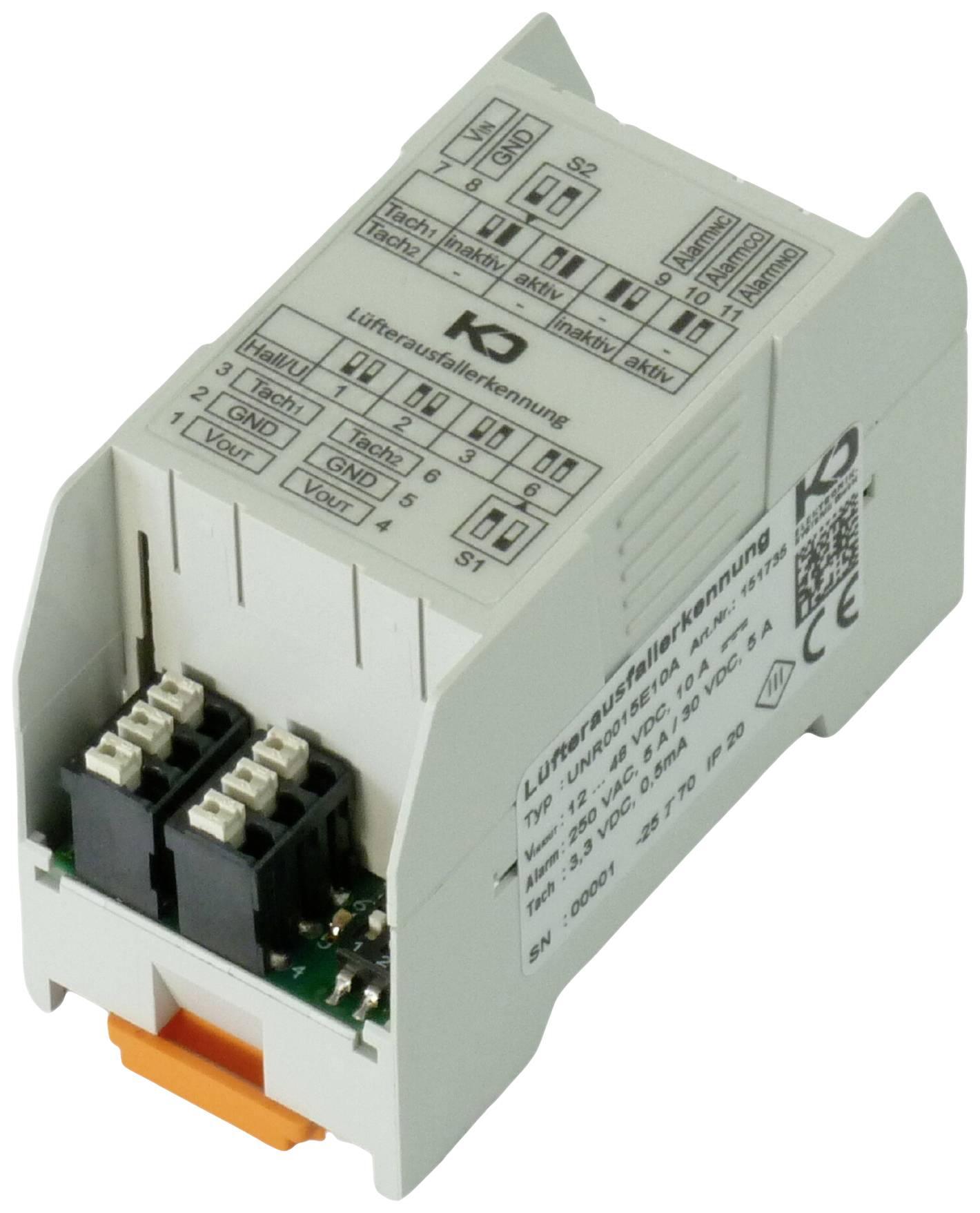

De ventilatorstoringsherkenning dient voor de bewaking van één of twee ventilatoren met een Hall-uitgang (snelheidsmeter). Er kunnen AC- of DC-ventilatoren worden bewaakt, waarbij DC-ventilatoren met maximaal 10 A stroomopname (bij twee ventilatoren in totaal 10 A) direct kunnen worden aangesloten. De voedingsaansluiting van de module is hiervoor direct met de ventilatoraansluitingen verbonden. De voeding van AC-ventilatoren moet afzonderlijk plaatsvinden.

Via de DIP-schakelaar S2 kan voor elk van de beide ventilatoraansluitingen worden ingesteld, of deze wordt bewaakt of niet. Met een andere DIP-schakelaar S1 moet het door het ventilatortype afhankelijke aantal Hall-pulsen per omwenteling worden ingesteld. Daarmee berekent de module uit het tacho-signaal van de ventilator het toerental en vergelijkt deze met een vaste drempelwaarde. De module meldt dat de drempelwaarde onder het alarmcontact en een rode LED ligt, die op elk van de beide ventilatoraansluitingen aanwezig is.

Het alarmcontact (potentiaalvrije wisselcontact) wordt zo gebruikt, dat het bij foutloos gebruik is aangetrokken en bij een fout of spanningsuitval daalt. Er is een fout opgetreden als op een bewaakte ventilatoraansluiting de toerentaldrempelwaarde gedurende min. 10 seconden onderschreden is. Als de fout niet meer aanwezig is, wordt het alarmcontact gereset. De bewaking van de ventilatoren wordt pas 10 seconden na het inschakelen van de voedingsspanning geactiveerd. Het alarmcontact is tijdens deze aanlooptijd aangetrokken.

De teksten voor dit artikel zijn automatisch vertaald.
