Beschrijving

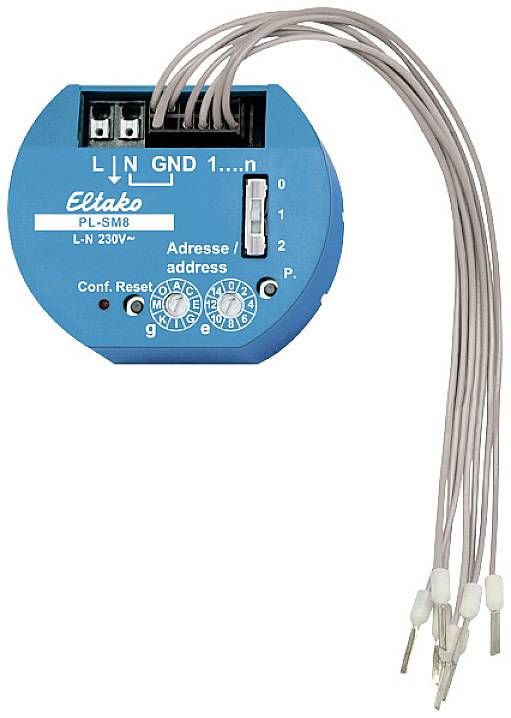

Powerline-sensoringang met 8 kanalen. 53x43mm, 25 mm diep, voor montage in 58mm-schakeldozen. 8 sensoringangen met interne laagspanning. Stand-byverlies slechts 0,5 watt. Voor het besturen en schakelen op verschillende plaatsen. Alleen potentiaalvrije schakelelementen gebruiken. Interne laagspanning op de sensoringangen. Voor de adrestoewijzing bevinden zich aan de voorkant twee draaischakelaars: De linker draaischakelaar bepaalt het groepsadres g met 16 alfabetische waarden van A tot P. De rechter draaischakelaar bepaalt het elementadres e met 16 numerieke waarden van 0 tot 15. Boven deze bevindt zich een schuifschakelaar als configuratieschakelaar. Stand 0: Elk 2 aangrenzende ingangen als richtingstester voor OMHOOG/OMLAAG resp. AAN/UIT. Links van de draaischakelaars bevindt zich een rode LED, die alle activiteiten weergeeft. Daarnaast bevindt zich de reset-toets en rechts daarvan een service-pin. Functies volgens de gebruiksaanwijzing. De boven liggende aansluitklemmen zijn insteekklemmen voor kabeldiameters van 0,2mqm tot 1,5mqm. De adressen van de 8 ingangen kunnen eventueel ook met de installatiesoftware SIENNA-Professional vrij worden toegewezen. De boven liggende female connector met 9 draden met adereindhulzen is gestoken. 8 stuuringangen met interne laagspanning.

De teksten voor dit artikel zijn automatisch vertaald.
