Beschrijving

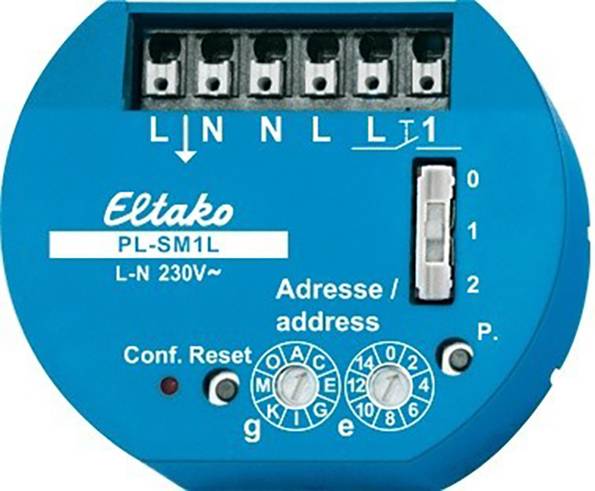

Powerline-sensoringang met 1 kanaal. 53x43mm, 25 mm diep, voor montage in 58mm-schakeldozen. Sensoringang 230 V. Stand-byverlies slechts 0,5 watt. Voor het besturen en schakelen op verschillende plaatsen. De sensoringang werkt bij het toetsen op alle actoren met hetzelfde adres of als centrale knop bij gebruik van het element adres 0. Voor de adrestoewijzing bevinden zich aan de voorkant twee draaischakelaars: De linker draaischakelaar bepaalt het groepsadres g met 16 alfabetische waarden van A tot P. De rechter draaischakelaar bepaalt het elementadres e met 16 numerieke waarden van 0 tot 15. Boven deze bevindt zich een schuifschakelaar als configuratieschakelaar met de standen 0, 1 en 2. Links van de draaischakelaars bevindt zich een rode LED, die alle activiteiten weergeeft. Daarnaast bevindt zich de reset-toets en rechts daarvan een service-pin. Functies volgens de gebruiksaanwijzing. De boven liggende aansluitklemmen zijn insteekklemmen voor kabeldiameters van 0,2mqm tot 1,5mqm.

De teksten voor dit artikel zijn automatisch vertaald.
