Beschrijving

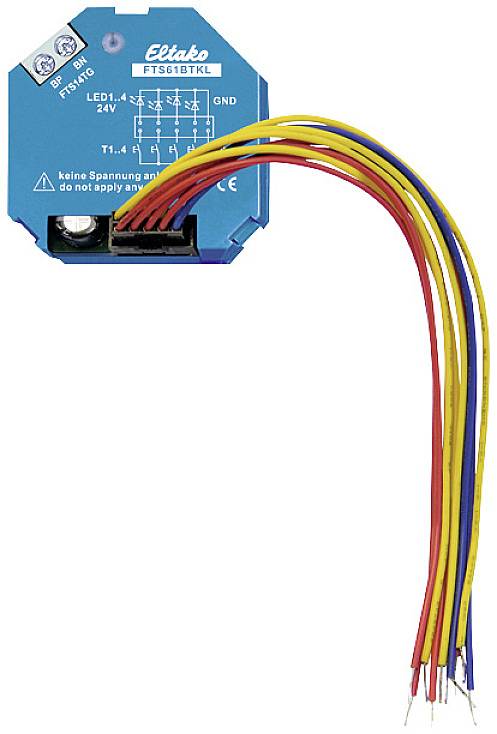

Bus-tasterkoppeling voor 4 conventionele toetsen met geïntegreerde 24V-LED’s voor aansluiting op taster-gateways FTS14TG via een 2-draads-tasterbus. Standby-verlies slechts 0,2 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Maximaal 30 bustesters en/of bus-tasterkoppeling FTS61BTKL kunnen op de klemmen BP en BN van een taster-gateways FTS14TG worden aangesloten. De toegestane totale lengte van de leiding bedraagt 200 m. De bij de FTS14TG meegeleverde RLC-schakel moet op de verste bus-toets resp. Bus-tasterkoppeling bovendien op de klemmen BP en BN worden aangesloten. Via de 2-draads-tasterbus wordt de voeding van de aangesloten FTS61BTKL met 29 V DC en gelijktijdig de gegevensoverdracht uitgevoerd. Gebruik alleen gangbare bus- of telefoonlijnen. Op de 15 cm lange aansluitkabels kunnen maximaal vier conventionele toetsen T1-T4 worden aangesloten. De tegenpool is elk T0. De aansluitkabels kunnen tot 2 m worden verlengd. Met de in de toetsen geïntegreerde 24V-LED’s worden bevestigingstelegrammen van actuatoren weergegeven, wanneer de ID’s van de actuatoren met PCT14 in de ID-tabel van de FTS14TG zijn ingevoerd. Let op! Geen spanning aanleggen. Als richtingstester kunnen de paren T1/T3 en T2/T4 worden gedefinieerd. De bus wordt op BP en BN aangesloten. Let op de polariteit!

De teksten voor dit artikel zijn automatisch vertaald.
