Beschrijving

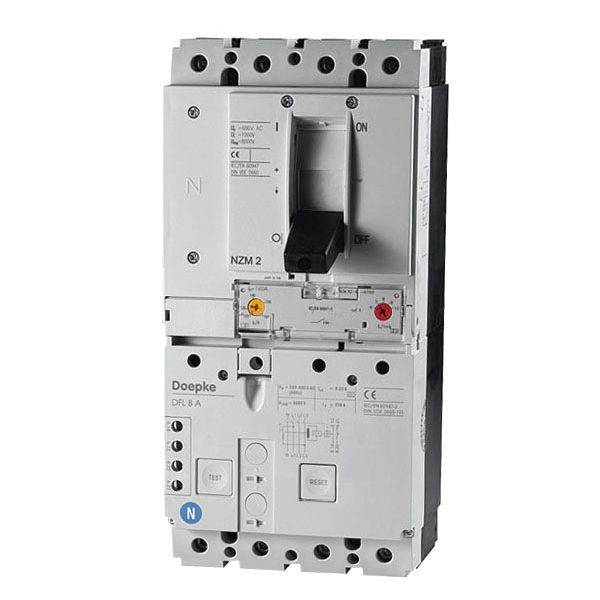

Vermogensschakelaars met foutstroombeveiliging (CBR) schakelen hoge stromen, beschermen bedrijfsmiddelen, kabels en leidingen tegen overstroom en personen tegen elektrische schokken. DFL 8 zijn compacte apparaten met geïntegreerde hulpschakelaar en aansluitklemmen voor grote kabeldiameters. Schakelaars van het type A zijn puls- en wisselstroomgevoelig. Deze functie is onafhankelijk van de netspanning. Schakelaars van deze variant hebben een vaste nominale foutstroom van 30 mA voor de bescherming van personen. Ze garanderen zo de beveiliging tegen fouten en brand en de extra bescherming (persoonlijke bescherming, bescherming bij direct contact). Apparaten in standaarduitvoering zijn ontworpen voor de bewaking van stroomcircuits met een nominale spanning van 400 V/690 V en een nominale frequentie van 50 Hz. Eigenschappen: Vaste nominale foutstroom van 0,03 A; nominale stromen van 100 A tot 250 A; vierpolig; nominale spanning 400 / 690 V AC; foutstroomregistratie voor wissel- en pulserende gelijkfoutstromen; functiebereik van de foutstroom-activering 0 – 690 V; functiebereik van de fouttestinrichting 280 – 690 V; netstroom- en hulpspanningsonafhankelijke activering bij overstroom en foutstroom; hoog kortsluitvermogen; aansluitklemmen tot 185 mm2; hoge stootstroombestendigheid, d.w.z. geringe neiging tot foutieve uitschakelingen door transiente foutstromen; drempels voor onvertraagde en vertraagde overstroomactivering instelbaar; hulpschakelaar geïntegreerd; montagemethode: bevestiging op montageplaat; inbouwpositie willekeurig; voedingsrichting willekeurig; toepassingsgebieden: voedingen in speciale gebouwen en industriële installaties met TN-S-, TT- en TN-C-S-netwerken met een hoog kortsluitvermogen; in IT-netwerken kan de storingsstroomactivering van de CBR voor uitschakeling in geval van een tweede aardlekfout worden voorzien; is het gebruik voor de bescherming van de foutstroom in TN-C-netwerken uitgesloten; opmerkingen: in installaties waarvan de elektronische apparatuur gladde gelijkfoutstromen of foutstromen met frequenties kan veroorzaken die niet gelijk zijn aan 50 Hz. Is met de CBR type A geen uitgebreide bescherming geboden. Voor dergelijke toepassingen adviseren wij onze alstroomgevoelige CBR type B.

De teksten voor dit artikel zijn automatisch vertaald.
